Tugas 1. Rangkuman Konsep Digital



Assalaamu’alaikum Warahmatullah Wabarakatuh..

Apa Kabar teman teman semua..? Mudah mudahan selalu diberikan kesehatan dan selalu dalam lindungan-Nya.. Aamiin..

Kali ini Saya akan sharing ke teman teman teman tentang materi Sistem Digital Gelombang, Bagi yang merasa bingung, tarik napas dulu gais... rileks dan santai bacanya yaa.. Silakan dikoreksi kalau ada salah, hehe kan masih sama sama belajar.

Yuk Mulai..

Pertama, teman teman pasti pernah dengar kan ada jam digital dan analog? Nah pasti ada sebuah perbedaanya, kan? Nah kali ini saya akan bahas perbedaan sebuah Analog dan Digital.

FYI : Kata digital diturunkan dari cara komputer membentuk proses perhitungan, dengan cara menghitung digit bilangan.

Contoh barang sehari hari yang telah disentuh dengan teknologi digital misalnya Televisi. Instrumen kedokteran, radar, dan navigasi.

Semoga sudah terbayang ya apa itu digital..? kalau belum, Yuk Lanjut bahas..

            Kedua, mari bahas dari segi Kuantitas.

- Sistem analog punya kuantitas yang kontinue alias lannjuuuttt terus.

- Kuantitas analog dilambangkan dengan tegangan, arus, atau pergerakan yang sebanding dengan nilai kuantitas.

      - Sedangkan digital kuantitasnya merupakan nilai nilai diskrit.

      - Kuantitas Digital dilambangkan dengan ketidak sebandingan dengan simbol yang dinamai digit

Nih, saya beri gambarnya biar lebih terbayang bedanya gais..

Bagaimana? Makin kelihatan kan bedanya Analog dan Digital sampai sini? Alhamdulillah.. Yuk lanjut             Ketiga, mari bahas tentang Keuntungan sistem digital jika dibandingkan dengan sistem analog. 1. Lebih handal terhadap kekebalan noise dan keakuratan sistem 2. Mudah dalam perancangan:  Tidak membutuhkan keahlian matematika khusus untuk menggambarkan perlakuan rangkaian digital (logika) sederhana. 3. Dapat diprogram kedalam komponen. 4. Kecepatan: sebuah elemen logika digital dapat menghasilkan sebuah keluaran lebih kecil dari pada 10 nanosecond (10-8 seconds). 5. Ekonomis: Karena penggabungan jutaan elemen logika digitak dalam sebuah chip tunggal menghasilkan IC berbiaya rendah.             Keempat, gambaran Sistem Elektronika Analog     Nih saya beri contoh gambar tentang proses elektronika analog pada benda sekitar kita     Gambar tentang proses sistem digital dan analog pada benda sekitar kita

        CD termasuk ke dalam sistem digital ya gais, kemudian diconvert oleh converter sehingga dapat keluar dengan sistem analog oleh speaker. Jadi tidak usah heran lagi cara kerja CD kenapa bisa kita dengerin suaranya hehe..

        Yuk biar makin banyak wawasan kita lanjut bacanya... Keep Scrolling ke bawah yaw..

        Selain kedua sistem di atas, ada juga sistem yang lebih kompleks dari keduanya, yaitu sistem yang menggunakan metode digital dan analog. Bingung? Nih gambarannya..





                Kita lanjut ke materi Digit Biner.

FYI     :   1. Sistem bilangan konvensional menggunakan 10 digit: 0, 1 ,2 ,3 ,4 ,5 ,6 ,7 ,8 , dan 9.

2. Sistem bilangan biner menggunakan hanya 2 digit: 0 dan 1.

3. Kedua digit biner dibentuk 0 dan 1

4. Kedua digit biner juga disebut LOW dan HIGH, dimana LOW = 0 dan HIGH = 1

- LEVEL LOGIKA (dalam sebiah Digit Biner)

    - BENTUK GELOMBANG DIGITAL (PULSA IDEAL)

    - BENTUK GELOMBANG DIGITAL (PULSA NON - IDEAL)

    - KARAKTERISTIK GELOMBANG BENTUK

    - OPERASI LOGIKA DASAR

        A. OPERASI NOT



        Dalam operasi NOT,

          - Jika Input adalah LOW, maka Output adalah HIGH

          - Jika Input adalah HIGH, maka Output adalah LOW

      B. OPERASI AND

        Dalam operasi AND.

          - Jika setiap Input adalah LOW, maka Output adalah LOW

          - Jika kedua Input adalah HIGH, maka Output adalah HIGH

            - Sederhananya, Jika salah satu Inputnya ada LOW, maka Output tetap LOW

      C. OPERASI OR



        Dalam operasi NOT,

          - Ketika setiap Input adalah HIGH, maka Output adalah HIGH

          - Ketika kedua Input adalah LOW, maka Output adalah LOW

          - Sederhananya, Jika salah satu Inputnya ada HIGH, maka Outputnya tetap HIGH

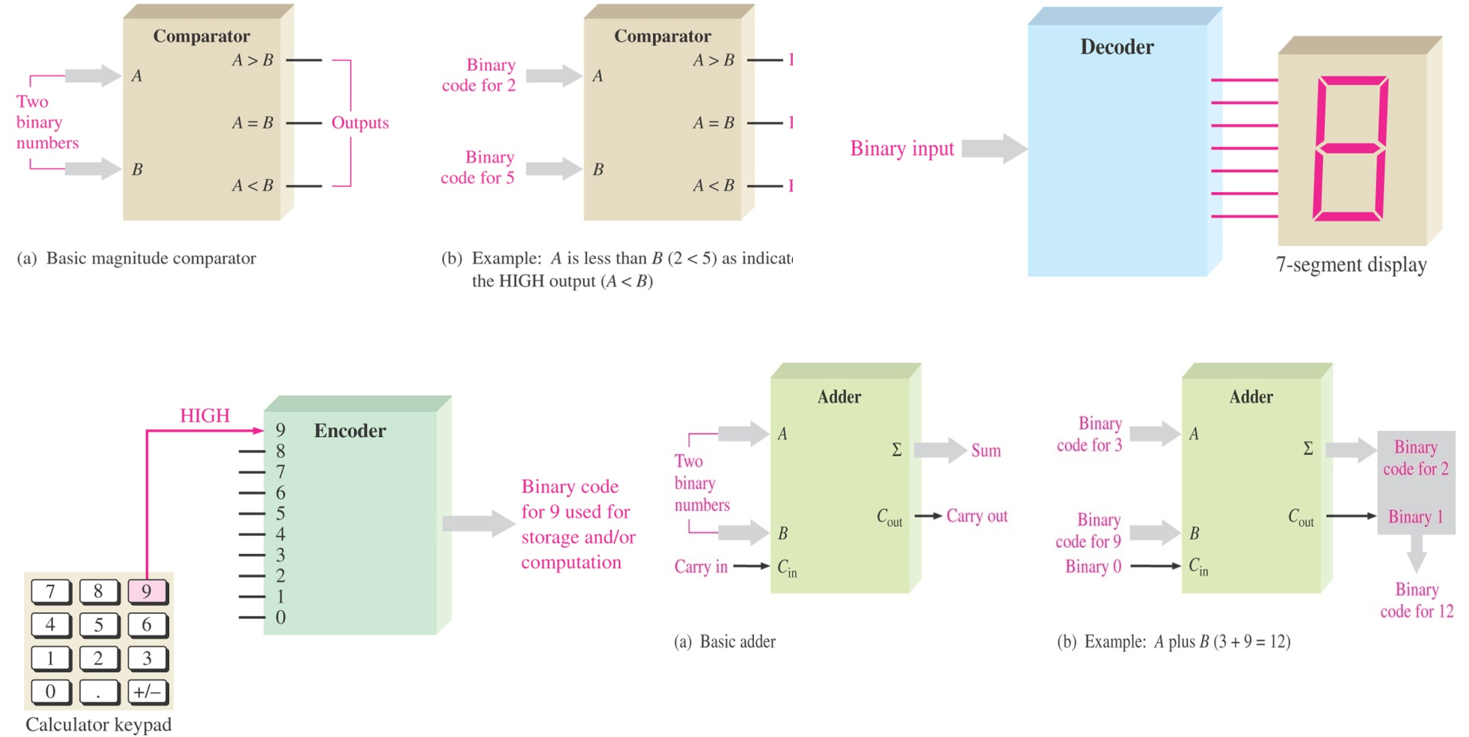

    - GAMBARAN FUNGSI-FUNGSI LOGIKA DASAR





    - FUNGSI FUNGSI RANGKAIAN TERPADU-TETAP



        Adapun bentuk bentuk paket IC :

              Sumber Berita



                Avis Tantra Mukti

              2003015224

              Sistem Digital Gelombang
